3/2-Wege Umschaltventil 12 V DC – Hydraulikventil bis 315 bar mit 1/2"-Anschlüssen

Leistungsstarkes Umschaltventil für Hydraulikanwendungen mit hohem Volumenstrom

Das 3/2-Wege Umschaltventil 12 V DC wurde für die zuverlässige Umschaltung von Hydraulikströmen in mobilen und stationären Hydraulikanlagen entwickelt. Dank der 1/2"-Hydraulikanschlüsse eignet sich das Ventil besonders für Anwendungen mit höheren Volumenströmen, bei denen eine schnelle und sichere Umschaltung zwischen zwei Hydraulikkreisen erforderlich ist.

Die direkt elektrisch betätigte Magnetspule sorgt für kurze Reaktionszeiten und eine präzise Schaltfunktion. Mit einem maximalen Arbeitsdruck von 315 bar sowie dem robusten verzinkten Ventilkörper erfüllt das Umschaltventil die Anforderungen anspruchsvoller Hydraulikanwendungen im Maschinen-, Fahrzeug- und Anlagenbau.

Ein besonderes Merkmal ist die negative Schaltüberdeckung. Während des Umschaltvorgangs öffnet der neue Strömungsweg bereits, bevor der bisherige vollständig geschlossen wird. Dadurch erfolgt die Umschaltung besonders schnell und mit einer gleichmäßigen Ölströmung, was sich insbesondere bei dynamischen Hydrauliksystemen positiv auf das Ansprechverhalten auswirkt.

Vorteile des 3/2-Wege Umschaltventils

• Elektrisch betätigtes 3/2-Wege Hydraulikventil
• Große 1/2"-Anschlüsse für höhere Volumenströme
• Direkt wirkender Magnetantrieb mit 12 V DC / 60 W
• Maximaler Arbeitsdruck 315 bar
• Negative Schaltüberdeckung für schnelle Umschaltvorgänge
• Verzinkter Ventilkörper für hohe Korrosionsbeständigkeit
• ISO 4400-Steckeranschluss für einfache elektrische Installation
• Geeignet für mobile und stationäre Hydrauliksysteme

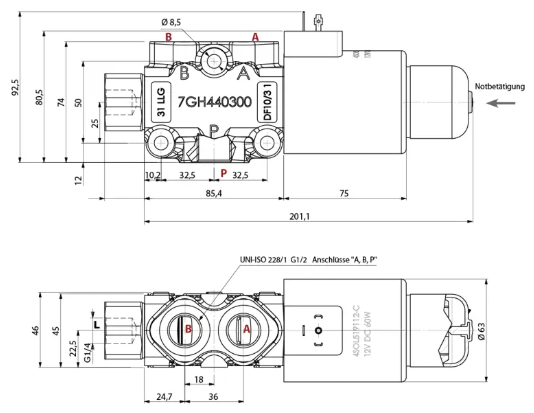

Technische Daten

• Ventiltyp: 3/2-Wege Umschaltventil
• Ausführung: Verzinkt
• Betätigung: Direkt elektrisch
• Betriebsspannung: 12 V DC
• Leistungsaufnahme: 60 W
• Elektrischer Anschluss: ISO 4400
• Max. Arbeitsdruck: 315 bar
• Anschluss P: 1/2"
• Anschluss A: 1/2"
• Anschluss B: 1/2"
• Leckölanschluss (L): 1/4"
• Schaltüberdeckung: Negativ

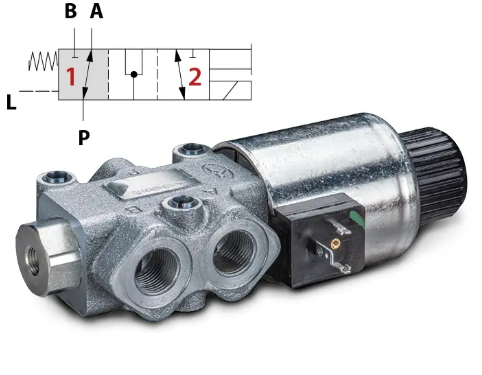

Schaltfunktionen

Schaltstellung 1

• Anschluss P → A verbunden
• Anschluss B gesperrt

Schaltstellung 2

• Anschluss P → B verbunden
• Anschluss A gesperrt

Typische Einsatzbereiche

• Hydraulikaggregate
• Mobile Hydraulikanlagen
• Land- und Forstmaschinen
• Baumaschinen
• Kommunalfahrzeuge
• Arbeitsbühnen
• Kipp- und Hebesysteme
• Hydraulische Anbaugeräte
• Ventil- und Zylindersteuerungen
• Maschinen- und Anlagenbau
• Sondermaschinen
• Industriehydraulik

Warum dieses 3/2-Wege Umschaltventil kaufen?

Das 3/2-Wege Umschaltventil 12 V DC bietet eine zuverlässige Lösung für die Umschaltung von Hydraulikfunktionen bei einem Arbeitsdruck von bis zu 315 bar. Die größeren 1/2"-Anschlüsse ermöglichen den Einsatz in Hydrauliksystemen mit höherem Volumenstrom, während die 60-W-Magnetspule für schnelle und sichere Schaltvorgänge sorgt. Dank der negativen Schaltüberdeckung, der robusten verzinkten Ausführung und der genormten ISO-4400-Anschlüsse eignet sich das Ventil hervorragend für professionelle Anwendungen im Maschinen-, Fahrzeug- und Anlagenbau.
